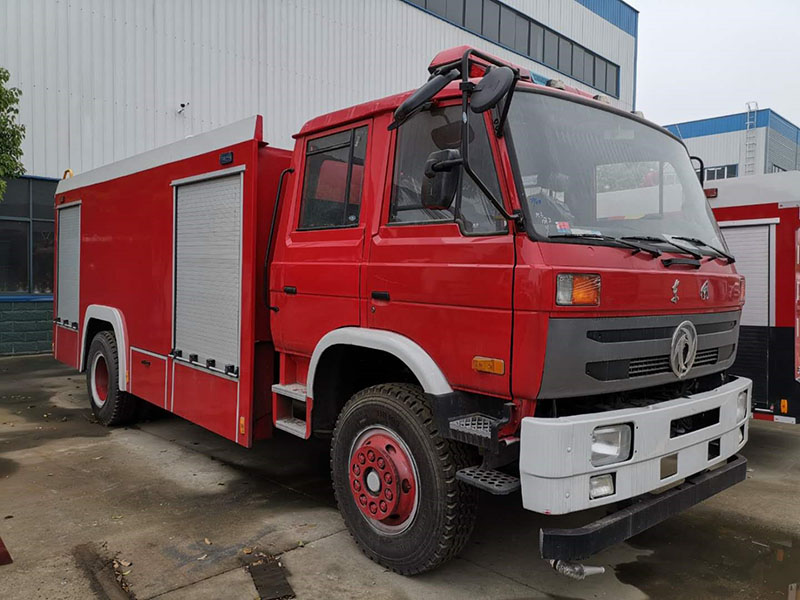

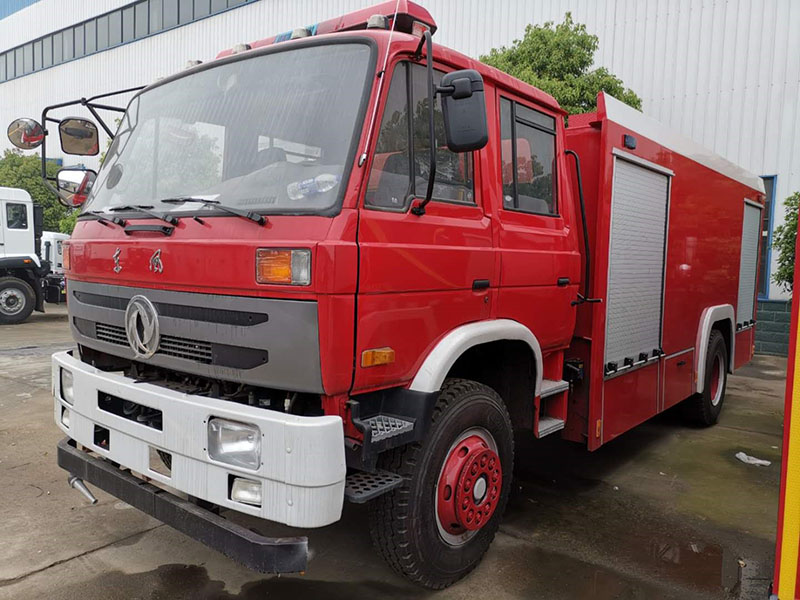

整體結構及技術參數

1、底盤

1.廠家：東風汽車有限公司

2.型號：EQ1160HD4GJ、

3.驅動型式：4×2

4.軸距：4500mm

5.發動機型號：ISB190-40康明斯柴油發動機

6.發動機生產廠家：東風康明斯發動機有限公司

7.功率：140KW（190馬力）

8.滿載總質量：17680kg

9.額定載質量：8000kg

10.整備質量：9230kg

11.**車速：≥90km/h

12.外型尺寸：長×寬×高8035×2500×3400mm

2、駕駛室(乘員室)

結  構：四開門整體長頭雙排駕駛室，全鋼框架焊接結構。

座位設置：前排2人，后排3人。

設  備：除原車設備外，100W**報器、回轉**開關、取力器**開關及

指示燈。

3、液罐

裝載量：水8000kg

材  質：優質碳鋼板

板  厚：底板、前封板、后封板4mm，側板、防蕩板、頂板（防滑花紋鋼板）

3mm

結  構：焊接式，內設防蕩板

※ 1個人口孔，帶快速鎖緊及開啟裝置

       ※ 1個溢流閥裝置

       ※ 1個液位指示裝置

       ※ 1個排污口，手動閥**

4、消防泵

型 號：CB10/40

流 量： 40L/s

壓 力： 1.0MPa

引水時間：≤35s（吸深7m時）

安裝形式：后置式

5、消防炮

型 號：PS40

壓  力：1.0MPa

流  量：40L/s

射  程：≥60m

回轉角度：水平360°，俯仰-30°～80°

操作方式：手動

6、管路系統

內進水管路：1個Φ125mm的后進水，由罐體進入消防泵，裝1只Φ125mm

蝶閥，連接液罐與水泵。

外進水管路：泵后側有1個外進水口，其管徑Φ125mm，接外吸管，管牙

接口（悶蓋密封）；吸水管Φ125×2m(4根)。

出水管路：※ 水泵后側有2個Φ80mm球閥**的常壓出水口；2個Φ65mm球閥**的中壓出水口；

※ 1個Φ80mm的炮管路，采用Φ80mm撓性接頭，并用Φ80mm

球閥**。

注水管路：※ 1個Φ50mm的內注水管路，可通過水泵直接向罐內注水；

※ 在車身兩側各有1個Φ65mm的外注水口。

放余水管路：為保護水泵及各球閥，在管路的**處加裝放余水閥。

冷卻水管路：為使取力器在工作中應付各種復雜情況，配有冷卻水管路及不銹鋼球閥。

7、取力器

型  式：夾心式全功率

操  縱：手動**

冷卻方式：強制式可調式水冷

潤滑方式：飛濺式油潤滑

8、泵房、器材箱

材  質：骨架、蒙皮為優質鋼材，泵房壁板、器材箱底板及四壁面板均為優

質鋼板。

結  構：泵房、器材箱為全鋼框架焊接結構，器材箱左右兩側及泵房左右后

三側均有鋁合金簾子門。

9、附加電器系

※ 駕駛室頂部前端為長排**。
※ 車頂后配有12V、60W照明燈1只

※ 車輛兩側上方各配有兩盞爆閃燈，下方安裝安全標志燈，配有前、后示廓燈，兩側各一只轉向燈，乘員室、器材箱、

泵房內均裝有照明燈，并符合GB4785規定。

※ **報器功率為100W；**報器、**、爆閃燈電路為**式附加電路，**器件安裝在駕駛室內。

※ 附加儀表、開關集中布置在**面板上，利于操作。儀表板上裝有：真

空表、壓力表各1只；消防泵轉速表1只；液位指示裝置

1個；泵房及器材箱燈開關等（儀表板設于泵房內）。

二、制造工藝

1、整車油漆采用國產優質漆；

2、所有操作開關、儀表、器材及車輛均有符合規范的銘牌標志；

3、整車性能符合GB7956《消防車消防性能要求及試驗方法》的規定；

4、液罐符合GA39.4-92的規定；

5、車頂設有防護欄板、防滑花紋板；

6、車輛后尾部右側設有上下人梯。

三、器材布置要求與配置標準

※ 站在地面或踏板上2個動作內取用任何器材。

※ 器材布置緊湊、裝夾牢固，取用方便。

※ 使用防銹、防振、防脫落、防劃傷的專用夾具固定器材表中所有器材。

※ 備胎安裝在車尾下方。

※ 常規器材：見附表一

四、質量保證

為貫徹“用戶**上”的宗旨，本廠本著為用戶服務，對用戶負責，

讓用戶滿意，使用戶放心的原則，鄭重向您承諾：

1．加強質量管理，建立完善的質量體系，確保為用戶提供合格滿意的產品，保證做到出廠產品達到**標準及合同要求。

2．底盤及消防泵、取力器、消防炮等主要總成件按原生產廠的

     “三包”原

則處理。

3．器材箱、泵房等保質期1年，保質期內非人為原因的損壞和生產質量問題本廠負責免費維修。

4．電器、滅火器材、液壓系統為易損件，保質期三個月。

5．本廠所供產品在質包期后的維修只收取材料費。

6．本廠產品，若因設計和制造等原因引起的缺陷和損壞，一年內本廠負責免費維修。

五、售后服務承諾

1.本廠實行長期售后服務，并實行“24小時應答制”。

2.保證為用戶提供優質的售前、售中、售后服務，為用戶介紹產品的性能和使用要求，提供有關的技術資料，當好用戶的參謀，免費為用戶進行必要的產品使用知識培訓和設備維護保養。

3.產品在使用過程中，發現質量問題，在接到用戶通知后4小時內做出處合理意見，及時派技術人員上門解決問題。

4.培訓方案

（1）交貨前培訓：用戶可派學員在車輛生產期間到我廠實地參與整車生產。我廠提供一切方便利于學員掌握技術。

（2）交貨培訓：交車時我廠負責現場指導，包括底盤駕駛、水泵管路、附加電器、附加傳動、附加冷卻的操作等及其它注意事項。

（3）使用期間發現問題廠方負責及時解決。

5.易損件供應方案

（1）底盤易損件與當?shù)氐妆P廠服務站聯系。

（2）消防專用設備如水泵、炮、取力器等，在我方接到用戶傳真后與配套廠及時聯系，按第五條提供服務。

（3）其他如專用燈泡、消防專用儀表等，在我方接到用戶傳真后，按第五條提供服務。










隨車器材配備表（見附表一）
附表：
